超級雙相不銹鋼管是指PREN>40，含25%Cr和高鉬（>3.5%），高氮（0.22%～0.30%）的雙相鋼，主要牌號有UNS S32550(UR52N+)、S32750（SAF 2507)和S32760(Zeron 100),分別是法國CLI、瑞典SANDVIK和英國MATER+PLATT等公司開發(fā)的，它們的變形材約在1990和1991年先后問世，近年走入市場。這三種鋼的成分是相近的，區(qū)別在于鎢和銅的含量不同。
- 中文名
- 超級雙相鋼
- PREN
- >40
- 主要牌號
- UNS S32550
- 變形材
- 約在1990和1991年先后問世
2507（UNS S32750）雙相不銹鋼的強度及抗腐蝕能力較強，主要用于化學(xué)加工、石油化工和海底設(shè)備。它具有較強的抗氯化物腐蝕能力，較高的導(dǎo)熱性和較低的熱膨脹系數(shù)。較高的鉻、鉬及氮含量氏它具有很高的抗斑蝕、裂隙腐蝕及一般腐蝕的能力。它的沖擊強度也很高,2507合金不適宜用在高于570℃的溫度環(huán)境下,長期處在這樣的環(huán)境下,它的韌性會降低。其化學(xué)成分和機械性能如表1、2所示。
表1化學(xué)成分（%）
|
鋼號
|
C≤
|
Mn≤
|
Si≤
|
S≤
|
P≤
|
Cr
|
Ni
|
Mo
|
Cu≤
|
N
|
|
S32750（SAF2507）
00Cr25Ni7Mo4N
|
0.03
|
1.2
|
0.8
|
0.02
|
0.035
|
24/
26
|
6.0/
8.0
|
3.0/
5.0
|
0.5
|
0.24/
0.32
|
|
S31803（SAF2205）00Cr22Ni5Mo3N
|
0.03
|
2.0
|
1.0
|
0.02
|
0.03
|
21/
23
|
4.5/
6.5
|
2.5/
3.5
|
|
0.08/
0.20
|
|
S31500(3RE60)
00Cr18Ni5Mo3Si2
|
0.03
|
1.2/
2.0
|
1.4/
2.0
|
0.03
|
0.03
|
18/
19
|
4.25
5.25
|
2.5/
3.0
|
|
0.05/
0.10
|
表2. 機械性能
|
鋼 號
|
熱處理制度
℃
|
σb (Mpa)
≥
|
σs(Mpa)
≥
|
δ%
≥
|
硬度≤
|
|
|
布氏
|
洛氏
|
|
|
|
|
|
|
S32750（SAF2507）
00Cr25Ni7Mo4N
|
1025-1125
水淬
|
800
|
550
|
15
|
310
|
32
|
|
S31803（SAF2205）
00Cr22Ni5Mo3N
|
1020-1100
水淬
|
620
|
450
|
25
|
290
|
30.5
|
|
S31500(3RE60)
00Cr18Ni5Mo3Si2
|
980-1040
水淬
|
630
|
440
|
30
|
290
|
30.5
|

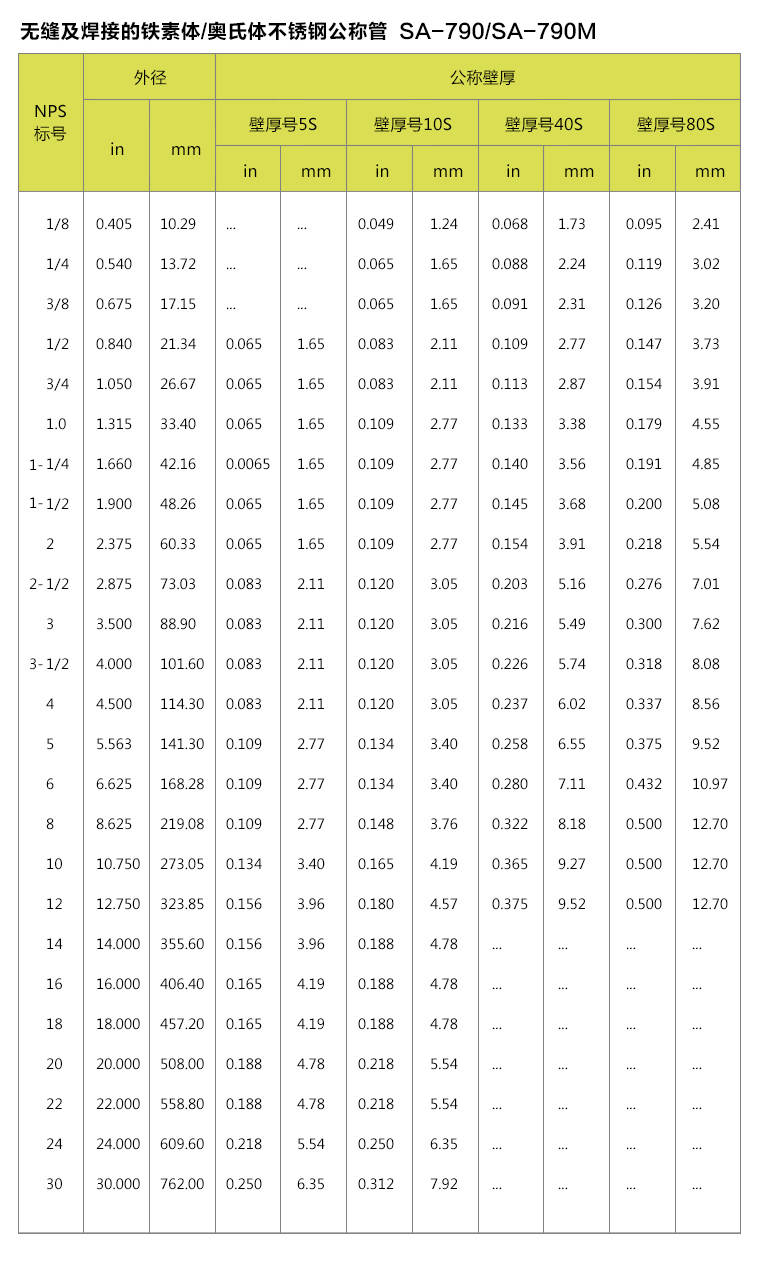

產(chǎn)品列表
