生產(chǎn)廠家：浙江永上不銹鋼管廠，浙江久立不銹鋼管廠

材料名稱：2507雙相不銹鋼管，2507不銹鋼管，

供貨單位：天津武進(jìn)不銹鋼制品銷售有限公司

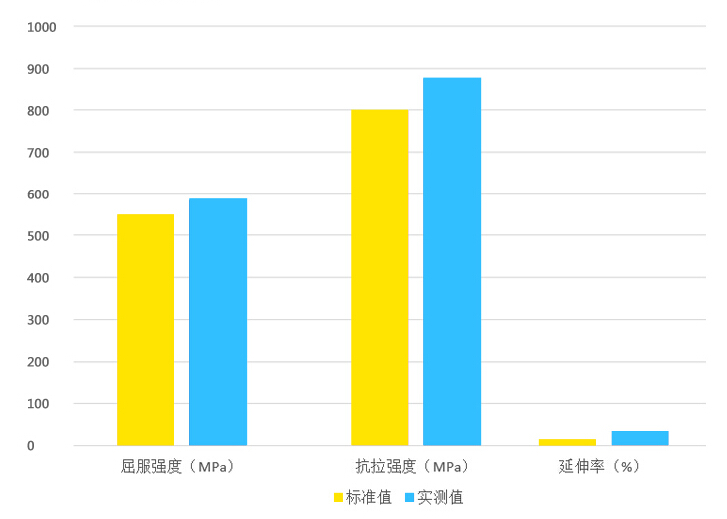

試驗規(guī)格：25*2mm

2507不銹鋼現(xiàn)貨規(guī)格

2507不銹鋼板材現(xiàn)貨規(guī)格：0.3mm-350mm(厚度)

2507不銹鋼棒材現(xiàn)貨規(guī)格：3.0mm-500mm(直徑)

2507不銹鋼線材現(xiàn)貨規(guī)格：0.1mm-20mm(線徑)

2507不銹鋼管材現(xiàn)貨規(guī)格：6*1-630*20mm（外徑）

2507不銹鋼管的化學(xué)成分：

C≤0.03 、Si≤0.80 、Mn≤1.2 、Cr:24-26 、Ni:6-8 、S≤0.02 、P≤0.035 、Mo:3-5 、N：0.24-0.32

2507不銹鋼在適宜固溶處理后，此鋼的顯微組織有比較理想的α/γ之比約為50/50的雙相結(jié)構(gòu)。當(dāng)固溶溫度在1050℃以上時，隨溫度升高，鋼中鐵素體相數(shù)量會有所增加，但由于含氮量高，在1300℃以下剛的相比例不會有顯著改變。此鋼若不經(jīng)不同溫度時效（或受熱的影響），在α+γ基體上會有γ2形成和δ、χ、R、α`金屬間相和Cr2N等氧化物析出，由于鋼中的碳含量低（一般在0.01%-0.02%），因此鋼中一般沒有碳化物存在。

2507不銹鋼管產(chǎn)品的力學(xué)性能：

一、2507雙相不銹鋼管的室溫力學(xué)性能：

鋼材品種：壁厚≤20mm ；δb/MPa：800-1000 、δ0.2/MPa：≥550 、δ5/%：≥25 、硬度（HV)：290

二、2507雙相不銹鋼板在室溫--200℃的力學(xué)性能：

鋼材品種 溫度/℃ δb/MPa

室溫 ≥530

板材 100 ≥450

200 ≥400

三、2507大口徑無縫管的力學(xué)性能

外徑×壁厚 δb/MPa δ0.2/MPa δ5/% 硬度（HV)

273.0mm×4.19mm 894 644 40 284

323.9mm×4.57mm 858 662 45 270

406.4mm×4.74mm 854 657 41 272
