完整的S31803不銹鋼管射線檢測評片口訣

檢測S31803，S31008，S31260，S32550等不銹鋼管材 均可使用以下口訣

一、 探傷人員要評片，四項指標放在先*，底片標記齊又正，鉛字壓縫為廢片。

二、 評片開始第一件，先找四條熔合線，小口徑管照橢圓，根部都在圈里面。

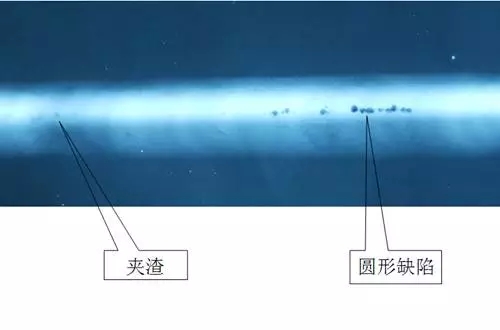

三、 氣孔形象最明顯，中心濃黑邊緣淺，夾渣屬于非金屬，雜亂無章有棱邊。

四、 咬邊成線亦成點，似斷似續常相見，這個缺陷最好定，位置就在熔合線。

五、 未焊透是大缺陷，典型圖象成直線，間隙太小鈍邊厚，投影部位靠中間。

六、 內凹只在仰焊面，間隙太大是關鍵，內凹未透要分清，內凹透度成弧線。

七、 未熔合它斜又扁，常規透照難發現，它的位置有規律，都在坡口與層間。

八、 橫裂縱裂都危險，橫裂多數在表面，縱裂分布范圍廣，中間稍寬兩端尖。

九、 還有一種冷裂紋，熱影響區常發現，冷裂具有延遲性，焊完兩天再拍片。

十、 有了裂紋很危險，斬草除根保安全，裂紋不論長和短，全部都是Ⅳ級片。

十一、 未熔和也很危險，黑度有深亦有淺，一旦判定就是它，亦是全部Ⅳ級片。

十二、 危害缺陷未焊透，Ⅱ級焊縫不能有，管線根據深和長，容器跟著條渣走**。

十三、 夾渣評定莫著忙，分清圓形和條狀，長寬相比3為界，大于3倍是條狀。

十四、 氣孔危害并不大，標準對它很寬大，長徑折點套厚度，中間厚度插入法。

十五、 多種缺陷大會合，分門別類先評級，2類相加減去Ⅰ，3類相加減Ⅱ級。

十六、 評片要想快又準，下拜焊工當先生，要問訣竅有哪些，焊接工藝和投影。

注：*四項指標系底片的黑度、靈敏度、清晰度、灰霧度必須符合標準的要求。
   **指單面焊的管線焊縫和雙面焊的容器焊縫內未焊透的判定標準。
