關(guān)于熱處理不銹鋼管知識/淬火S31008不銹鋼管-------------天津武進(jìn)不銹鋼制品銷售有限公司

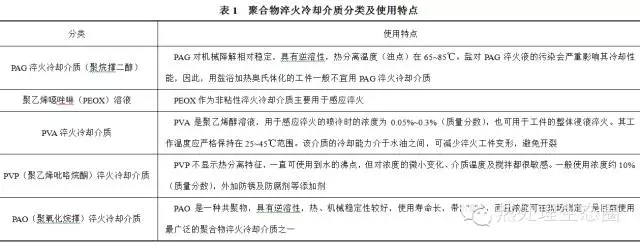

（1）UconA水溶性淬火冷卻介質(zhì)

第一，UconA的特點(diǎn)。UconA的淬冷速度相對其它產(chǎn)品較快，冷速范圍從水到中速淬火油。UconA淬火冷卻介質(zhì)抗老化能力強(qiáng)，不腐敗，長期使用不用整槽更換。低濃度UconA水溶液能提高淬火的均勻性，可以替代鹽水淬火。

第二，UconA的應(yīng)用

①用于粉末冶金制造齒輪淬火。粉末冶金制造齒輪的齒根和輪輻孔的間距較小，以往采用水冷時(shí)，該處出現(xiàn)裂紋，浸水淬火時(shí)齒部有軟點(diǎn)。采用噴水淬火，大部開裂，而采用質(zhì)量分?jǐn)?shù)為8%~9%UconA時(shí)硬度合格，但同時(shí)應(yīng)增加預(yù)熱程序。②35、45、40Cr 齒輪（軸）等淬火和20、20Cr、20Mn等鋼件的滲碳和碳氮共滲淬火。采用35CrMo、42CrMo和40Cr鋼的軸類零件調(diào)質(zhì)處理，其直徑為60~200mm之間，長度在250~600mm之間，不開裂。③適用于普通中、低碳鋼件感應(yīng)淬火、火焰淬火（適合于感應(yīng)與火焰加熱噴射和浸液兩種方式淬火），淬火質(zhì)量穩(wěn)定。

（2）UconE水溶性淬火冷卻介質(zhì)

其是一種由液體有機(jī)聚合物和腐蝕抑制劑組成的水溶性溶劑。UconE與UconA同屬PAG類產(chǎn)品，在需求較慢淬冷速率的場合下使用。它具有典型油的均勻熱傳導(dǎo)性能。主要用于黑色金屬熱處理中，代替中慢速淬火油。

第一，UconE冷卻特性及其優(yōu)點(diǎn)。①冷卻特性。表8為不同濃度冷卻特性值與快速淬火油的冷卻特性值。從表8中可見，UconE水溶性淬火冷卻介質(zhì)在高溫區(qū)的冷卻速度明顯高于淬火油，所以能夠有效提高工件的淬透性和淬火硬度。②優(yōu)點(diǎn)。在低溫區(qū)（300℃）的冷卻速度又接近于淬火油，所以能夠起到防止淬火開裂與減少淬火變形的傾向。UconE水溶性淬火冷卻介質(zhì)的濃度為12%~18%（質(zhì)量分?jǐn)?shù)），具有與淬火油相近的冷卻特性，所以UconE淬火冷卻介質(zhì)是以水代油的最佳選擇。例如精鍛滲碳齒輪用UconE淬火冷卻介質(zhì)代替淬火油。
